产品介绍
ES1686dc
机种: 3U 机架式
品牌: 威联通
盘位数: 16-bay
支持硬盘类型: 3.5 英寸插槽:3.5 英寸 SAS/SATA 硬盘 ;2.5 英寸 SAS/SATA 硬盘 ;2.5 英寸 SAS/SATA 固态硬盘
CPU: 每个控制器 Intel® Xeon® D-2142IT 八核心 1.90 GHz 处理器 (睿频可达 3.0 GHz)
内存: 8 个 R-DIMM/LR-DIMM DDR4,支持最大内存:512 GB (8 x 64 GB)
千兆网络: 每个控制器:3 个 (一个供远程管理)
万兆网络: 每个控制器:4 个 10GbE SFP+
扩展接口: 2个PCIE扩展插槽 ;1:PCIe Gen 3 x8 (CPU) 插槽 2:PCIe Gen 3 x8 (CPU)
尺寸: 132 × 483.05 × 630.62 mm
功耗: 500.87 W
电源: 冗余/热拔插电源 Vin:90~264VAC;770W
闪存: 4 GB(双引导操作系统保护)
USB3.1: 每个控制器:2 个USB3.2 GEN1 端口
市场价: 0.0
价格:
0.00
产品详情


ES1686dc

新一代 Enterprise ZFS NAS:提供高速、不中断、高可用性的存储服务



      新一代企业级高可用性 (High-Availability) ES1686dc Enterprise ZFS NAS 配备 Intel® Xeon® D 双主动式控制器 (Dual active-active) 备援架构,DDR4 ECC 内存可扩充至 512 GB,支持 SAS 12Gb/s 高速数据传输接口,并采用结合逻辑磁盘管理功能的 ZFS 文件系统。ES1686dc 更搭载新 QES 2.1.0 操作系统,支持近乎无限的快照 (Snapshot)、远程快照同步 (SnapSync)、区块层级数据重复删除和实时数据压缩等进阶功能。无论是高可用性文件服务器、虚拟服务器、桌面虚拟化、中型数据库、在线视讯串流、数字监控存储,以及高效文件备份及异地备援等企业需求,ES1686dc 皆能胜任,发挥稳健性能与运行无虞的高可用性。


Active-Active 兼顾存储性能与高可用性

双主动式控制器 (Active-Active) 存储系统架构,其两个控制器可同时提供服务。有别于只有单一控制器活动的单端备援 (Active-Standby) 架构,双主动式架构没有运算资源闲置的缺点。为能完整发挥 ES1686dc 双主动控制器架构优点,建议使用者可建立多个存储池,并将存储池均匀分配在两台控制器,如此一来便更能发挥双主动控制器架构负载平衡的优点。



Intel® Xeon® D 双控架构,展现近乎不停机的高可用服务

专为数据中心打造的 ES1686dc 搭载两组效能 Intel® Xeon® D 处理器,支持双主动式控制器 (Dual active-active),当其中一个控制器故障,另一台控制器可实时、自动接管故障控制器所有工作;搭配备援式热抽换组件 (包含控制器、风扇、电源供应器、硬盘) 以及控制器具有故障移转 (Failover) / 故障回复 (Failback) 的功能,提供企业不停机的高可用性。ES1686dc 与 JBOD 存储扩充设备 (EJ1600 v2) 亦支持 Mini-SAS 双通道 (Dual Path) 备援设计的双回路架构,即便其中一条 JBOD 缆线受损,系统也能正常维运。ES1686dc 的多重防护机制,帮助企业度过每一个关键时刻。


读写兼备的多层快取:高达 512 GB 主存储器,搭配 SSD 读取 / 内存 ZIL 写入快取

ES1686dc 同时支持主存储器读取快取 (L1 ARC)、SSD 读取快取 (L2 ARC),以及内存写入快取 (ZFS Intent Log),满足不同企业应用的效能需求。


         内存可扩充至 512 GB

单边控制器共提供 8 条 RDIMM 插槽,让内存容量可扩充高达 512 GB。     注:系统将保留 8GB 内存作为写入快取使用。


       C2F 实现数据写入零风险

系统内存配有备援电池单元 (BBU) 保护,搭配 Copy To Flash (C2F) 快取端口可确保内存中的数据与 ZFS Intent Log (ZIL) 在系统断电时能保留并且在复电后回复,避免数据损毁。           注:为保障数据写入安全,建议一年更换一次 BBU。QNAP 提供 BBU 免费保固一年。


PCIe 弹性扩充,立即升级 40GbE 疾速体验

ES1686dc 具备 2 个由 CPU 引出的 PCIe Gen3 x8 扩展槽,可依您的需求弹性配置 10GbE / 40GbE 网卡,满足虚拟化应用、串流视讯,及高带宽商业服务的高速网络需求;亦可安装 SAS 扩充卡 (SAS-12G2E) 来串接高达 7 台支持 16 颗硬盘的 EJ1600 v2 存储扩充设备,以 48Gb/s 高速数据传输效能,不停机即可在线扩充总存储空间达 1 PB 以上。

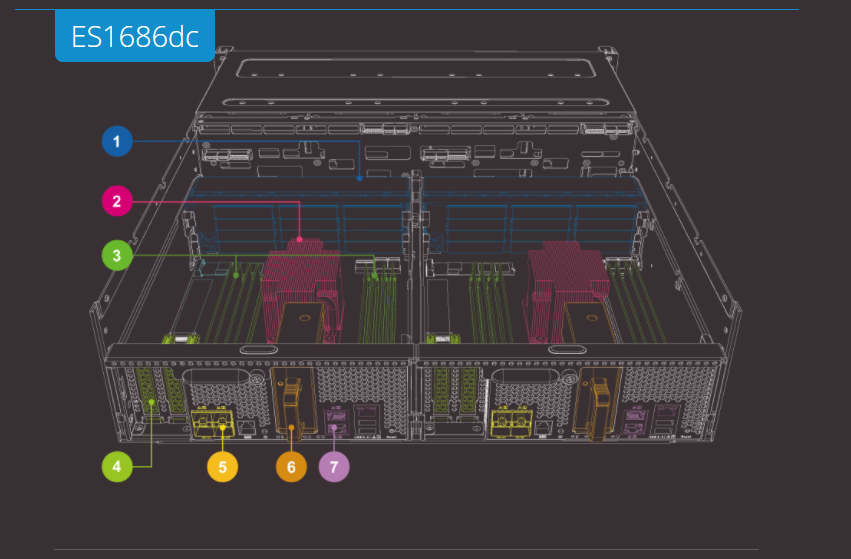

关键企业级双控备援设计:高速、不中断、高可用性的存储服务

「可靠度」是关键企业应用的第一要务。ES1686dc 采用双主动式控制器,提供几乎不停机的实时硬件备援,是关键企业存储稳固的基石。



1.   3个可热抽换的系统散热风扇

     能调节适宜转速达到温度管控。

2.   Intel® Xeon® D-2100系列处理器

     提供 Intel® Xeon® D-2142IT 或 Intel® Xeon® D-2123IT 处理器选择;支持 DDR4 内存与 PCIe Gen3 总线数据处理。

3.   DDR4 2133 MHz ECC 错误修正内存

     四信道 DDR4 ECC 系统主存储器,单边控制器共提供 8 条 RDIMM 插槽,最高可扩充至 512 GB。

4.   2 个 PCIe Gen3 x8 插槽

    可安装 10GbE / 25GbE / 40GbE 网卡或 SAS 扩充卡,提供应用扩充弹性。

5.   4 个 10GbE SFP+ 网络端口

    支持 10GbE 高速网络环境,充分满足企业对虚拟化应用、大量档案存取、备份和复原等高带宽作业的需求。

6.   备援电池单元 (BBU)

    当发生断电意外,BBU 能实时提供电力保护写入快取,并同时将数据复写至备援控制器,确保数据正确与一致性。

7.   3 个 Gigabit 网络端口

    可做 Service Binding、Port Trunking 与 MPIO 配置。其中一接口为远程管理专用。


ES1686dc 支持的虚拟化认证




适用 6Gbps SAS 转 SATA 硬盘转接座/盒

       SATA 6Gb/s 接口的 SSD 提供高速且经济的存储方案,但受限于 SATA SSD 不支持双埠,因而无法使用于双控制器环境。QDA-SA 硬盘转接座与 QDA-SA2 硬盘转接盒专为 QNAP Enterprise ZFS NAS 所设计,可将 SAS 讯号转换成 SATA 6Gb/s 接头的硬盘槽。藉由 QDA-SA / QDA-SA2 安装 SATA HDD 或 SSD 于双控设计的 ES1686dc,让 SATA 硬盘亦具备 SAS Dual-port 容错功能,为高可用性 (High Availability) 应用提供有力的支持,协助企业组织享有经济而弹性的存储配置方案。



全新 QES 2.1.0 操作系统:运行 ZFS 文件系统,Flash 随机写入效能更加优异

        ES1686dc 搭载新一代 QES (QNAP Enterprise Storage) 2.1.0 操作系统,以 FreeBSD 核心为基础,并采用适合高阶企业应用的 ZFS 文件系统,不仅展现效能,更拥有稳健的数据保护与灾难复原机制,以及多样的企业级管理功能。QES 2.1.0 更建立在快闪优化架构的基础上,尤其让全快闪 (All Flash) 配置的存储数组效能更加出色,协助企业组织加快业务关键应用的速度、有效克服远程虚拟桌面 (VDI) 应用环境中的挑战。QES 2.1.0 亦支持 QoS 管理功能,提供多用户环境下的效能保证。QES 操作系统延续 QTS 的用户体验,帮助企业用户享受较低的学习曲线与较快的布署速度,无缝接轨服务中的现行 QNAP NAS。



QES 和 QTS 操作系统比较表




释放 SSD 潜能 — 精省、灵活,效能再突破

      QES 2.1.0 采用 QNAP研发的 Write Coalescing (写入聚合) 算法,可优化 ZFS 文件系统中全快闪 (All Flash) 存储环境的读写效能,为企业级数据管理与关键任务运行提供更具成本效益的全快闪存储解决方案。

注:QES 2.1.0 的 Write coalescing算法目前尚未支持于双控架构 NAS 系统,将于下一版 QES 释出支持


      写入聚合算法

可将零散而随机写入的数据进行循序整理,并合并写入区块,进而减少 I/O 数量,不仅显著提升全快闪配置的写入效能,对 SSD 的耐用性与使用寿命亦有帮助。


     软件定义预留空间 (Software-defined Over-provisioning)

用户可依需求弹性设定 1% ~ 60% 的 SSD 预留空间,以及 1% ~ 40% 的存储池预留空间,让持续写入效能成长可达 100% 以上。


数据重复删除、压缩与压实,打造单机超过 500 个 VDI 的企业应用环境

      同时存放大量相同操作系统及应用程序的远程虚拟桌面 (VDI) 应用,动辄拥有非常惊人的数据重复性 (高达 90% 以上)。ES1686dc 搭载 QES 操作系统,可为企业打造最具容量经济效益的远程虚拟桌面平台及关键任务数据仓储。


自我修复错误区块,确保数据正确性与可用性

ES1686dc 支持静态数据破损 (Silent Data Corruption ) 的自我修复能力,可针对所有数据区块进行 Checksum。如发现因硬件 (例如:破损的传输线)、驱动程序、或 Metadata 出错而导致的静态数据破损,下次读取此区块时,会因发现 Checksum 结果不一致而利用备份数据自动修复,确保数据正确性。


近乎无限的快照与 SnapSync 快照同步,打造无懈可击的灾难救援机制

      ES1686dc 支持 iSCSI LUN 与共享文件夹的快照,快照数量高达 65,535 份 (假设每小时拍 1 张快照,一天 24 张,可维持 7 年不用删除!)。建立的快照可透过区块层级 (Block-based) SnapSync 快照同步功能备份至远程,当灾难发生时,全面且效率的快照同步可让企业短时间内在异地机房快速重启运行中的重要服务。

1. 远程备援·数据还原不中断

    QES的快照服务运用Copy-on-Write技术,拍摄快照近乎实时·且不影响数据的写入。

藉由SnapSync快照同步功能·仅针对快照档案异动过的区块进行备份·快速完成异地备援·SnapSync 同样支持实时重复数据删除及压缩·进行同步前·来源端ES1686dc先进行重复数据删除·再压缩Metadata·大幅降低同步备份的数据量·减轻网络带宽需求。


2. 整合VMware SRM

     QES的SnapSync 技术整合VMware Site Recovery Manager(SRM)·提供高端企业级虚拟化环境的远程备援与灾难复原解决方案·透过Storage Replication Adapter(SRA)

插件·可捋VMware Site Recovery Manager在备份虚拟机时所需进行的运算卸除到存储设备端实作·大幅减轻ESXi虚拟主机的负荷。


用 QNAP Snapshot Agent 建立 VMware/Windows 之一致性快照

      QNAP NetBak Replicator 是简单易用、支持 VSS 机制的备份软件,企业组织毋须再采购昂贵复杂的大型商业软件,也可在数据库与虚拟机环境建立一个「应用程序一致性」的完整文件备份。建构 QNAP Snap Agent 与 VSS Hardware Provider 运作环境十分简单,包括 VSS Service、Requestor、Provider,以及 QNAP Snap Agent,都可以跟 VSS-Aware 应用程序部署在同一台服务器上,最少准备一台 ES1686dc 和一台服务器即可运作。

完善的虚拟化存储应用,亦可支持 iSER

ES1686dc 支持VMware® vSphere® 6.5、Windows Server® 2016 以及 Citrix XenServer® 7.0,满足虚拟化环境弹性部署与管理;并支持 VMware® VAAI 及 Microsoft® ODX,可卸除虚拟主机负荷以增进系统运作效率。另外,亦支持 QNAP vSphere Client plug-in、Web plug-in 及 QNAP SMI-S provider等,虚拟化应用的管理效率因而有效提升。将 ES1686dc 与 VMware® ESXi 服务器安装兼容 iSER 协议的 NVIDIA® Mellanox 智能型网卡,即可获得 iSER 卸除能力,强化 VMware® 虚拟应用效能。


轻松打造 OpenStack 混合云平台

ES1686dc 支持 OpenStack® 云平台运算的 Cinder 区块存储及 Manila 共享文件夹服务。企业组织可利用 QNAP Cinder Driver 将 ES1686dc 轻松导入至 OpenStack 区块存储环境中,为在线的存储数据提供稳健的数据存储与保护服务,同时透过快照管理功能保护虚拟机上的数据,作为系统回复时使用。ES1686dc 为企业组织布建 OpenStack 云端架构时,提供弹性、低复杂度和低成本的存储解决方案。


5 年标准保固
